Componentes internos de los equipos microinformáticos
Fuente de alimentación
La fuente de alimentación es el componente encargado de transformar la corriente alterna (CA) en corriente continua (CC) para alimentar los componentes del ordenador.
Tipos de fuentes de alimentación
- ATX: La fuente más común en PCs de escritorio, disponible en varios tamaños y potencias.
- SFX: Fuente de alimentación más pequeña, utilizada en equipos compactos.
- TFX: Fuente de formato delgado, diseñada para sistemas de tamaño reducido.
Fuentes modulares
Permiten conectar solo los cables necesarios, mejorando la gestión interna del flujo de aire
Fuentes de alimentación redundantes
Usadas en servidores, donde la alta disponibilidad es esencial. Estan conectadas a distintos sistemas electricos para garantizar el suministro.
Conectores principales
Conector ATX de 20/24 pines
Proporciona energía a la placa base.

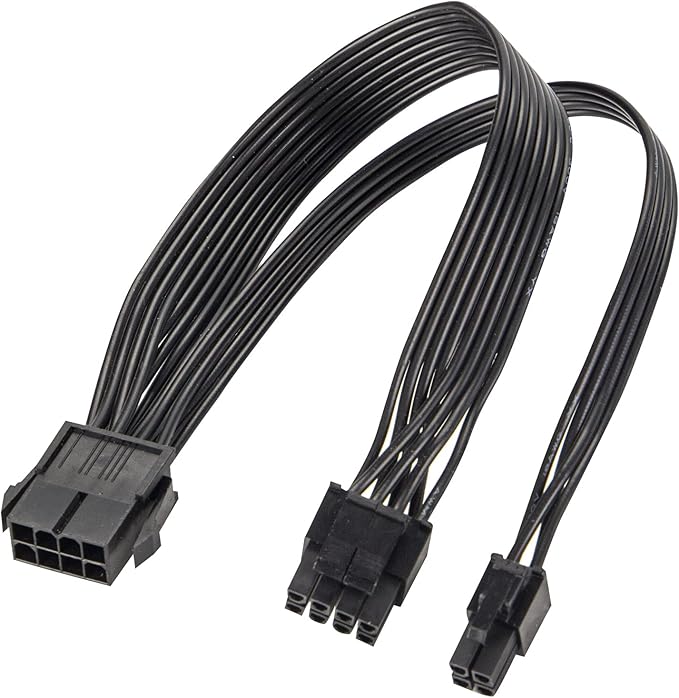

Conector EPS de 4/8 pines para el procesador.
Los procesadores más potentes requieren el conector de 8 pines.
Conector PCIe: Alimenta las tarjetas gráficas de alta gama
Conectores Molex y SATA: Usados para alimentar dispositivos de almacenamiento y otros periféricos.
Ventiladores y Disipadores de Calor
Los componentes de una computadora, como el procesador, la tarjeta gráfica, y la fuente de alimentación, generan calor que debe ser disipado para mantener el equipo en funcionamiento óptimo. Existen tres métodos principales de refrigeración:
Utiliza disipadores de calor (heatsinks) para aumentar la superficie de contacto con el aire y disipar el calor sin partes móviles. Es silenciosa, duradera y económica, pero insuficiente para componentes de alto rendimiento sin ayuda adicional.

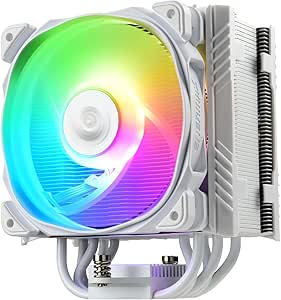

Combina un disipador pasivo con un ventilador que acelera el flujo de aire. Aunque más eficiente, puede generar ruido y fallar debido a sus partes móviles.
Refrigeración líquida (Water Cooling)
Usa agua para transferir el calor de los componentes más calientes hacia un radiador. Es más eficiente y silenciosa, pero también más costosa, compleja y puede ser peligrosa si no se instala correctamente.
Placa base (motherboard)
Es el circuito principal que conecta todos los componentes internos del ordenador.
Las placas base son un componente esencial en cualquier PC, ya que conectan y permiten la comunicación entre todos los elementos del sistema.
Las placas base actuales varían en tamaño, características y compatibilidad según el uso que se les dé (gaming, diseño, productividad, etc.).

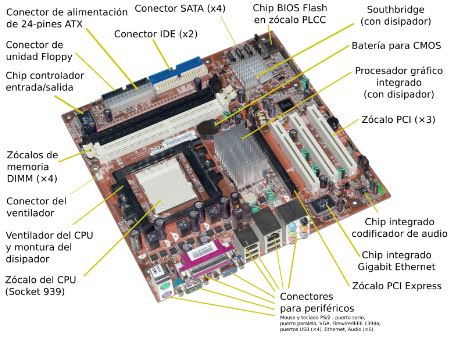

Componentes de la placa base:
- Zócalo del CPU: Donde se inserta el microprocesador.
- Slots de memoria RAM: Espacios para las tarjetas de memoria.
- Slots de expansión (PCI, PCIe): Para tarjetas de expansión como gráficas, sonido o red.
- Conectores SATA/M.2: Conexiones para los discos duros y SSD.
En la arquitectura de las placas base, Northbridge y Southbridge eran dos chips clave (Chipset) en los sistemas más antiguos que gestionaban la comunicación entre el procesador y otros componentes del PC.
- Northbridge: Permitía una comunicación rápida entre la CPU, RAM y GPU, componentes clave para el rendimiento del sistema
- Southbridge: Se encargaba de controlar los periféricos más lentos, como los discos duros (SATA), puertos USB, PCI, BIOS, y otros dispositivos de entrada/salida. Era más lento que el Northbridge y se colocaba en la parte inferior de la placa base.
En las placas base modernas, la arquitectura Northbridge-Southbridge ha sido reemplazada por un único chipset integrado en el procesador.
Tipos de placas y formatos
Las placas base actuales varían en tamaño, características y compatibilidad según el uso que se les dé (gaming, diseño, productividad, etc.). Las más comunes son las siguientes:
ATX
El formato más común y estándar.
Tamaño: 305 x 244 mm.
Ofrecen muchas ranuras de expansión y espacio para múltiples tarjetas gráficas, RAM y almacenamiento.
Ideal para gaming y estaciones de trabajo de alto rendimiento.
Micro-ATX
Más compacta que ATX, pero con menos ranuras de expansión.
Tamaño: 244 x 244 mm.
Suficiente para la mayoría de las configuraciones de PC de escritorio.
Mini-ITX
Compacta y diseñada para PCs pequeños.
Tamaño: 170 x 170 mm.
Limitada en términos de expansión, pero ideal para sistemas compactos o de salón (HTPC).
Características principales de las placas base actuales
Zócalo del procesador (Socket): determina qué procesadores pueden instalarse.
Las placas actuales están diseñadas para soportar procesadores de Intel (LGA) y AMD (AM4=PGA, AM5=LGA).
Soporte para memoria RAM:
Las placas base actuales soportan DDR4 o DDR5 (más reciente), con 2 a 4 ranuras para módulos de RAM.
Capacidad de hasta 128 GB de RAM en algunas placas, con configuraciones de doble o cuádruple canal.
Ranuras de expansión:
PCIe (x16, x4, x1) para tarjetas gráficas, tarjetas de sonido y otras tarjetas de expansión.
Las placas base de gama alta pueden incluir PCIe Gen 4 o Gen 5 para mayor ancho de banda en gráficos y almacenamiento.
Almacenamiento:
Compatibilidad con unidades SATA y ranuras M.2 para SSDs NVMe, lo que permite mayor velocidad de lectura/escritura.
Conectividad:
Puertos USB: Las placas modernas ofrecen USB 3.2, USB-C, y múltiples puertos USB para periféricos.
Ethernet y soporte para Wi-Fi 6 o Wi-Fi 6E en modelos de gama alta.
Chipsets:
El chipset define las capacidades de expansión, conectividad y overclocking de la placa base.
Intel: Series Z (Z para alto rendimiento y overclocking), B (Gama Media, no overcloking) y H (Gama Básica)
AMD: Chipsets X (X para overclocking y rendimiento avanzado) y B (Gama Media, Rendimiento Equilibrado).
Microprocesadores (CPU)
Es el cerebro del ordenador, encargado de realizar todas las operaciones de procesamiento de datos.
Características de los Microprocesadores
- Frecuencia: Medida en GHz, determina la velocidad de procesamiento.
- Núcleos: Cuantos más núcleos tiene un procesador, más tareas puede realizar de forma simultánea (procesadores multicore).
- Caché: Memoria interna rápida para operaciones inmediatas.
- Hilos en el Procesador: El número de hilos (threads) en un procesador hace referencia a la cantidad de tareas (o «hilos de procesamiento») que puede gestionar al mismo tiempo.
- Núcleos físicos y hilos:
- Un núcleo físico es una unidad de procesamiento independiente dentro del procesador.
- A cada núcleo se le asignan hilos para mejorar el rendimiento. Un núcleo puede gestionar más de un hilo, generalmente 2 hilos por núcleo.
- Núcleos físicos y hilos:
- El zócalo: es el conector físico en la placa base donde se instala el procesador (CPU). Existen diferentes tipos de zócalos según el fabricante y la generación del procesador. Los zócalos más comunes incluyen:
- Zócalo LGA (Land Grid Array):
- Fabricante: Intel.
- Características: Tiene pines en la placa base y contactos planos en el procesador. Ejemplos: LGA 1700 (usado por la 12ª y 13ª generación de procesadores Intel).
- Ventajas: Alta densidad de contactos, ideal para procesadores modernos de alto rendimiento.
- Zócalo AM (Pin Grid Array – PGA):
- Fabricante: AMD.
- Características: En este tipo de zócalo, los pines están en el procesador, y la placa base tiene orificios para conectar los pines. Ejemplos: AM4 (para Ryzen hasta la 5000)
- Ventajas: Compatible con procesadores más antiguos y modernos dentro de una misma serie, facilitando actualizaciones.
- Actualización: con AM5 el tipo de zócalo pasa a ser como el LGA
- Zócalo LGA (Land Grid Array):
Microprocesadores actuales
Los procesadores de las gamas Intel y AMD Ryzen son los más utilizados en el mercado actual, cada uno con características y rendimientos adaptados a diferentes necesidades, desde tareas básicas hasta aplicaciones de alto rendimiento, como juegos y edición de video.
Procesadores Intel: Gama i3, i5, i7, i9
Intel Core i3
- Lanzamiento: La última generación (13ª generación «Raptor Lake») se lanzó en 2022.
- Características:
- Cores/Hilos: 4 núcleos y 8 hilos (versión más alta de i3).
- Uso típico: Tareas básicas de oficina, navegación web, y uso doméstico.
- Rendimiento: Menor potencia en comparación con i5, i7 o i9, pero adecuado para trabajos sencillos.
- Zócalo: LGA 1700 (13ª generación).
Ideal para: Usuarios de nivel básico o equipos de oficina que no necesiten realizar tareas intensivas en términos de gráficos o procesamiento.
Intel Core i5
- Lanzamiento: Última generación (13ª generación «Raptor Lake») lanzada en 2022.
- Características:
- Cores/Hilos: 6-10 núcleos y 12-20 hilos (según el modelo y generación).
- Uso típico: Gaming de nivel medio, tareas de productividad, edición de video básico.
- Rendimiento: Mejor equilibrio entre precio y rendimiento, adecuado para la mayoría de usuarios, con capacidad para juegos y aplicaciones profesionales.
- Zócalo: LGA 1700 (13ª generación).
Ideal para: Usuarios que buscan rendimiento para juegos y multitarea sin llegar a los costos de los i7 o i9.
Intel Core i7
- Lanzamiento: Última generación (13ª generación «Raptor Lake») lanzada en 2022.
- Características:
- Cores/Hilos: 8-16 núcleos y 16-24 hilos (según el modelo).
- Uso típico: Gaming de alto rendimiento, edición de video, diseño 3D y otras aplicaciones intensivas.
- Rendimiento: Excelente para juegos, aplicaciones gráficas intensivas, y uso profesional.
- Zócalo: LGA 1700 (13ª generación).
Ideal para: Usuarios avanzados que requieren un alto rendimiento en multitarea y aplicaciones gráficas intensivas.
Intel Core i9
- Lanzamiento: Última generación (13ª generación «Raptor Lake») lanzada en 2022.
- Características:
- Cores/Hilos: 16-24 núcleos y hasta 32 hilos (según el modelo).
- Uso típico: Tareas de alto rendimiento como edición de video en 4K, desarrollo de software, simulaciones, renderizado 3D, y gaming extremo.
- Rendimiento: El procesador más potente de Intel para el consumidor general, con un rendimiento excepcional en tareas multiproceso y cargas de trabajo intensivas.
- Zócalo: LGA 1700 (13ª generación).
Ideal para: Profesionales que requieren el máximo rendimiento en todas las áreas, desde productividad hasta gaming extremo.
Actualización 14ª Generación Intel Disponible
Procesadores AMD: Gama Ryzen3, Ryzen5, Ryzen7, Ryzen9
AMD Ryzen 3
- Lanzamiento: La última generación Ryzen 7000 fue lanzada en 2022.
- Características:
- Cores/Hilos: 4 núcleos y 8 hilos.
- Uso típico: Tareas básicas, como navegación web, aplicaciones de oficina, y juegos ligeros.
- Rendimiento: Similar al Intel i3, adecuado para usuarios que buscan una solución económica pero con un buen rendimiento en tareas cotidianas.
- Zócalo: AM5 (Ryzen 7000).
- Ideal para: Usuarios de nivel básico o para equipos de bajo consumo energético.
AMD Ryzen 5
- Lanzamiento: Última generación Ryzen 7000 lanzada en 2022.
- Características:
- Cores/Hilos: 6-8 núcleos y 12-16 hilos.
- Uso típico: Gaming de nivel medio, productividad, edición de video ligero.
- Rendimiento: Buena relación calidad-precio, ideal para tareas de multitarea y gaming en niveles medios-altos.
- Zócalo: AM5 (Ryzen 7000).
- Ideal para: Usuarios que buscan un equilibrio entre precio y rendimiento, similar al Intel i5.
AMD Ryzen 7
- Lanzamiento: Última generación Ryzen 7000 lanzada en 2022.
- Características:
- Cores/Hilos: 8-12 núcleos y 16-24 hilos.
- Uso típico: Gaming avanzado, edición de video, diseño gráfico, y trabajo en 3D.
- Rendimiento: Competencia directa con los Intel Core i7. Ofrece gran rendimiento para tareas intensivas y juegos de alta demanda.
- Zócalo: AM5 (Ryzen 7000).
- Ideal para: Usuarios avanzados que necesitan rendimiento superior en aplicaciones de productividad y juegos
AMD Ryzen 9
- Lanzamiento: Última generación Ryzen 7000 lanzada en 2022.
- Características:
- Cores/Hilos: 12-16 núcleos y hasta 32 hilos.
- Uso típico: Tareas extremadamente intensivas, como renderizado de videos 4K, simulaciones y desarrollo de software, gaming extremo.
- Rendimiento: Procesadores de gama alta de AMD, capaces de competir con los Intel Core i9, ofreciendo un excelente rendimiento en tareas multihilo.
- Zócalo: AM5 (Ryzen 7000).
- Ideal para: Profesionales que requieren el máximo rendimiento en multitarea y tareas altamente intensivas.
Actualización 9ª Generación AMD Disponible
Comparación rápida Intel vs AMD
Intel
Más fuerte en gaming debido a su mayor rendimiento por núcleo en generaciones anteriores, aunque la competencia ha equilibrado esto en las nuevas generaciones.
Recomendado para quienes necesitan estabilidad en aplicaciones de un solo hilo.
AMD
Excelente en tareas multiproceso, con más núcleos e hilos a un precio más competitivo.
Mejora continua en rendimiento gráfico integrado (APUs)
Ambas marcas ofrecen opciones potentes en sus últimas generaciones para cubrir desde tareas básicas hasta aplicaciones profesionales avanzadas, cada una con zócalos y arquitecturas diseñadas para optimizar el rendimiento de sus gamas.
¿Qué es el Overclocking?
El overclocking es una técnica popular entre entusiastas que buscan obtener el máximo rendimiento de su hardware, pero requiere precaución y un buen sistema de refrigeración para evitar daños.
Cómo Funciona:
- Los procesadores y otros componentes tienen una frecuencia de reloj medida en GHz. Al aumentar esa frecuencia, el componente realiza más operaciones por segundo, lo que puede resultar en un rendimiento más rápido.
- El voltaje del componente también puede ajustarse para mantener la estabilidad a frecuencias más altas.
Riesgos del Overclocking:
- Sobrecalentamiento: El componente genera más calor, por lo que es esencial contar con una buena refrigeración (ventiladores o refrigeración líquida).
- Inestabilidad: Si se lleva al extremo, el sistema puede volverse inestable, causar bloqueos o incluso daños permanentes en el hardware.
- Garantía: El overclocking puede invalidar la garantía del fabricante.
Beneficios:
- Mayor rendimiento en juegos, edición de video, y otras tareas intensivas.
- Optimización del hardware sin tener que invertir en componentes más costosos.
Memoria RAM
La memoria RAM (Random Access Memory) es la memoria temporal que almacena los datos y programas en ejecución.
Características
- Capacidad: Medida en GB (Gigabytes), determina cuántos datos pueden almacenarse temporalmente.
- La frecuencia en la RAM (Memoria de Acceso Aleatorio) se refiere a la velocidad a la que la memoria puede leer o escribir datos. Se mide en megahercios (MHz), y cuanto mayor es la frecuencia, más datos puede procesar la RAM por segundo, lo que se traduce en un acceso más rápido a los datos almacenados temporalmente.
Memorias RAM más usadas
DDR3
Fue la tercera generación de memorias DDR, introducida en 2007. Reemplazó a la DDR2, ofreciendo mayores velocidades de transferencia y menor consumo energético.
Uso común: Sistemas de sobremesa, portátiles, y servidores de la época. Ofrecía un buen rendimiento para multitarea y gaming básico.
DDR4
trajo importantes mejoras en velocidad y eficiencia energética, convirtiéndose en el estándar predominante en PCs y servidores desde mediados de los años 2010.
Uso común: Sistemas de sobremesa y portátiles de gama media y alta, así como servidores y estaciones de trabajo.
DDR5
Es la última generación de memoria RAM, que mejora considerablemente la velocidad y eficiencia sobre DDR4. Está diseñada para sistemas de alto rendimiento, incluidos gaming extremo y estaciones de trabajo avanzadas.
- Uso común: Sistemas de gaming de gama alta, estaciones de trabajo, y servidores que requieren el máximo rendimiento en multitarea, IA, edición 4K/8K y simulaciones complejas.

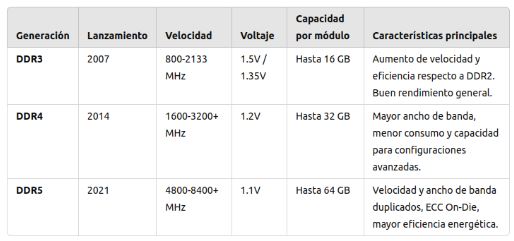

Tabla comparativa de Memorias RAM
Tarjetas de expansión
Tarjetas que se insertan en los slots de expansión de la placa base para agregar funciones o mejorar el rendimiento.
Tipos de Tarjetas de expansión
PCIe (Peripheral Component Interconnect Express)
El slot más común para tarjetas de expansión debido a su alta velocidad.
Uso: Conectar componentes de alto rendimiento, como tarjetas gráficas (GPU), tarjetas de red, tarjetas de sonido, y almacenamiento NVMe.
Características:
- Es la conexión de expansión más rápida y común en las placas base modernas.
- Versiones: PCIe 3.0, 4.0 y la más reciente PCIe 5.0, cada una más rápida que la anterior.
- Velocidad: PCIe 5.0 ofrece hasta 32 GB/s de ancho de banda en ranuras x16.
- Formatos: Viene en diferentes anchos de ranura: x1, x4, x8, y x16 (la más utilizada para tarjetas gráficas).
- Ventaja: Alta velocidad y ancho de banda, ideal para dispositivos que requieren gran cantidad de datos, como GPUs y SSDs NVMe.
Dispositivos de almacenamiento
Los dispositivos de almacenamiento son componentes esenciales en los equipos informáticos que se encargan de guardar y recuperar datos y programas de forma permanente o temporal.
Existen varios tipos de dispositivos de almacenamiento en los equipos actuales, que varían en velocidad, capacidad y tecnología.
Tipos de dispositivos de almacenamiento actuales:
Utiliza platos magnéticos giratorios para almacenar datos.
Ofrece gran capacidad a un costo menor, pero es más lento en comparación con los dispositivos más modernos.
Almacena datos en memoria flash sin partes móviles, lo que lo hace más rápido, silencioso y resistente que los discos duros tradicionales.
Existen versiones SATA (más lentas) y NVMe/M.2 (más rápidas).
Son SSD de alta velocidad que se conectan a través de las ranuras PCIe y pueden alcanzar velocidades de lectura/escritura mucho más rápidas que las SSD SATA.
Ideales para gaming y edición de video de alto rendimiento
- Capacidad: Medida en GB (Gigabytes), determina cuántos datos pueden almacenarse temporalmente.
- La frecuencia en la RAM (Memoria de Acceso Aleatorio) se refiere a la velocidad a la que la memoria puede leer o escribir datos. Se mide en megahercios (MHz), y cuanto mayor es la frecuencia, más datos puede procesar la RAM por segundo, lo que se traduce en un acceso más rápido a los datos almacenados temporalmente.
Conectores de almacenamiento
SATA (Serial Advanced Technology Attachment)
Uso: Conectar discos duros y unidades de almacenamiento SSD.
Características:
- Versiones: SATA I (1.5 Gbps), SATA II (3 Gbps), y SATA III (6 Gbps, la más usada).
- Utilizado principalmente para discos duros tradicionales y SSDs SATA, aunque este último es más lento que los SSD NVMe (m.2).
- Ventaja: Aunque más lenta que M.2 y PCIe, sigue siendo una opción accesible para almacenamiento en masa.
M.2
Uso: Principalmente utilizado para almacenamiento SSD NVMe y algunos módulos de red Wi-Fi y Bluetooth.
Características:
- Tamaño compacto: Menor que las tarjetas tradicionales PCIe.
- Compatible tanto con PCIe (para SSDs NVMe) como con SATA (para SSDs más lentos).
- Velocidad: Las SSD M.2 PCIe pueden alcanzar velocidades de hasta 7,000 MB/s (PCIe 4.0).
- Conectores: Varios tipos, como M-Key (para PCIe) y B-Key (para SATA).
- Ventaja: Tamaño pequeño, gran velocidad de transferencia para almacenamiento, ideal para sistemas compactos.
